CAD-Way 8.1新增功能介绍
点击:14537 日期:2011/12/1 16:44:20

Cad-Way 8.1 (与 8.0版对比) 新增功能介绍

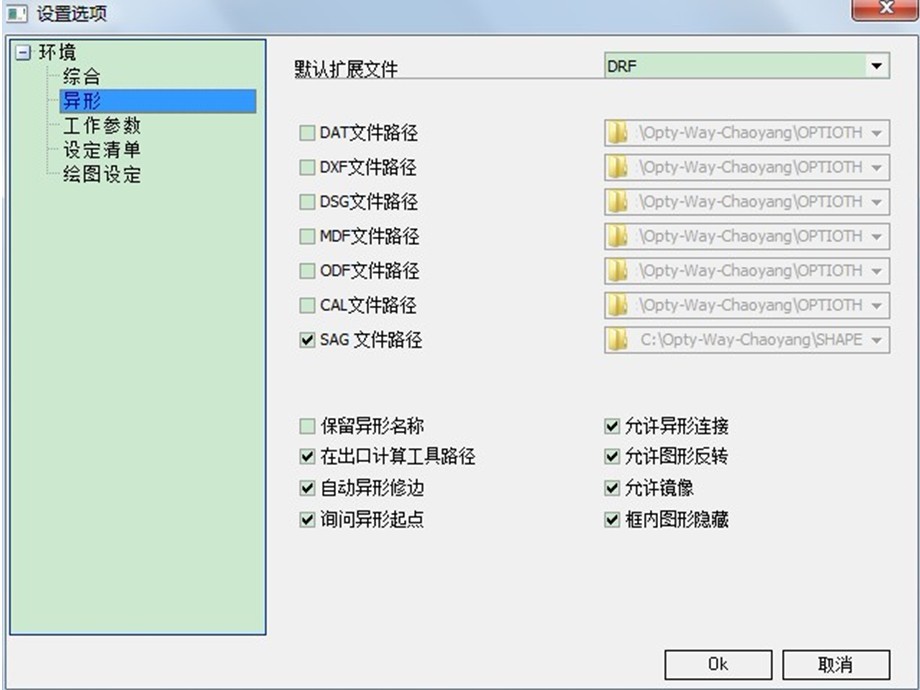

1) 对不同文件格式可以设置默认文件夹

在 CAD-Way 设置中,现在可以选择一个特殊的文件夹, 这样程序会把特定格式的文件保存到相应的文件夹中. 如果一种格式被选中,则当每次创建新的图形的时候,系统会自动创建相应的格式文件到指定的文件夹中。

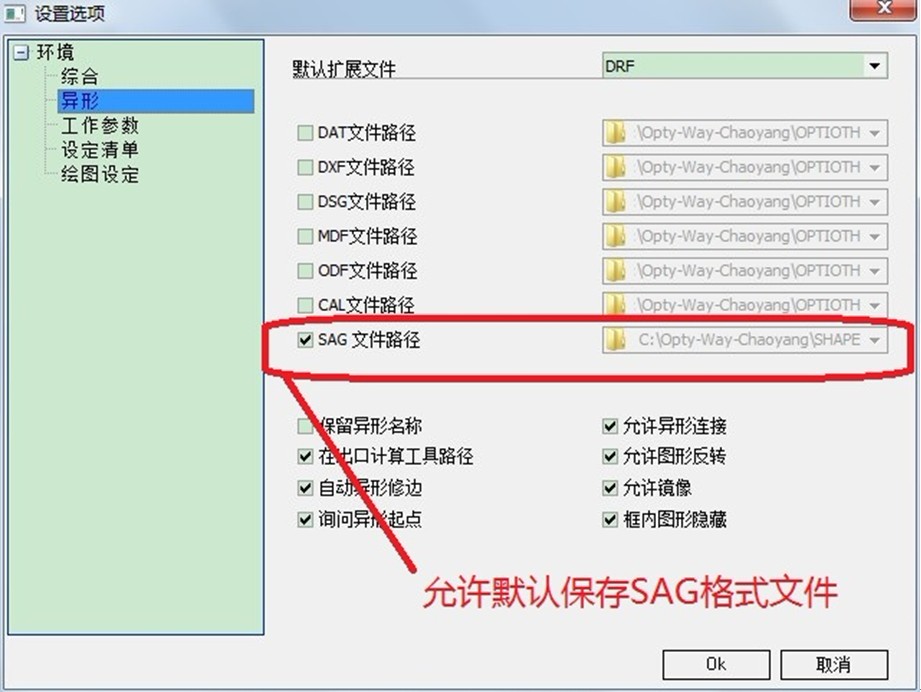

2) SAG 格式文件自动保存

在CAD-Way设置中,现在可以默认选择SAG格式文件输出,而且,对于CAD-Way DRF格式,对每个新的图形, 都可以马上被用于Edit-Way 优化程序中

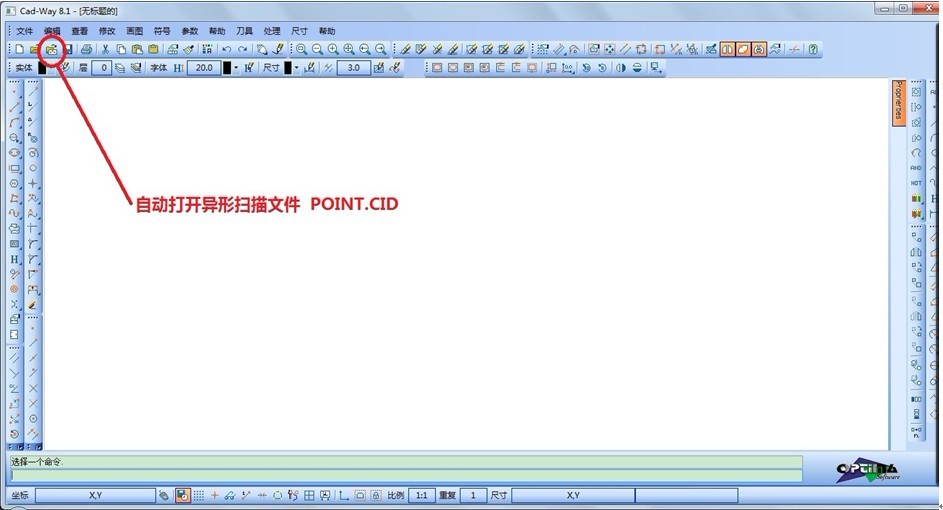

3) 自动打开异形扫描POINTS文件
一般通过NC-Way 进行异形扫描,CAD-Way 会自动打开,实时显示扫描的点;现在通过设置“打开扫描点文件”选项,可以在任何时候重复打开最后的扫描文件。

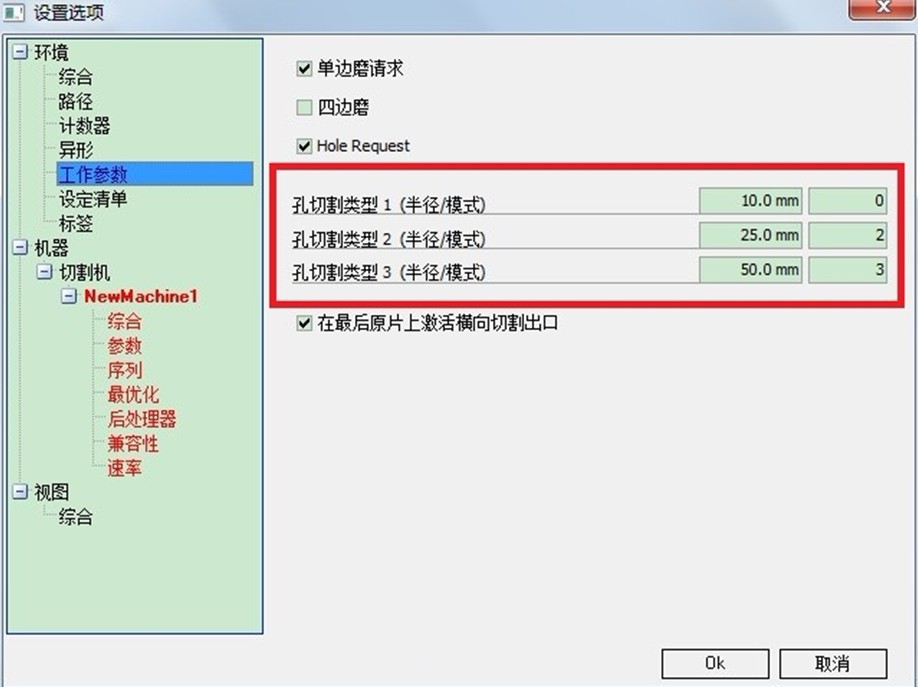

 4) 为钻孔机做孔位标记管理

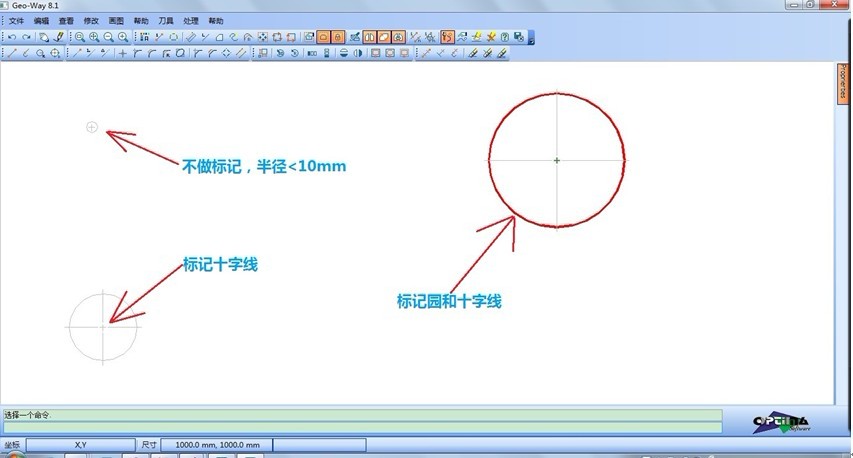

在CAD-Way设置中,现在可以定义CAD-Way对于孔的管理。 我们可以设置三种不同类型的标记孔,对于每一种类型,我们可以设置做标记孔或不切割, 如果切割,可以是圆或十字,定义如下: 0= 没有标记; 1= 标记圆; 2=标记十字; 3=都标记

如果一个小的“绿十字” 显示在孔的中心,意思是这个孔会被切割机切割。 半径的大小也影响孔的切割。

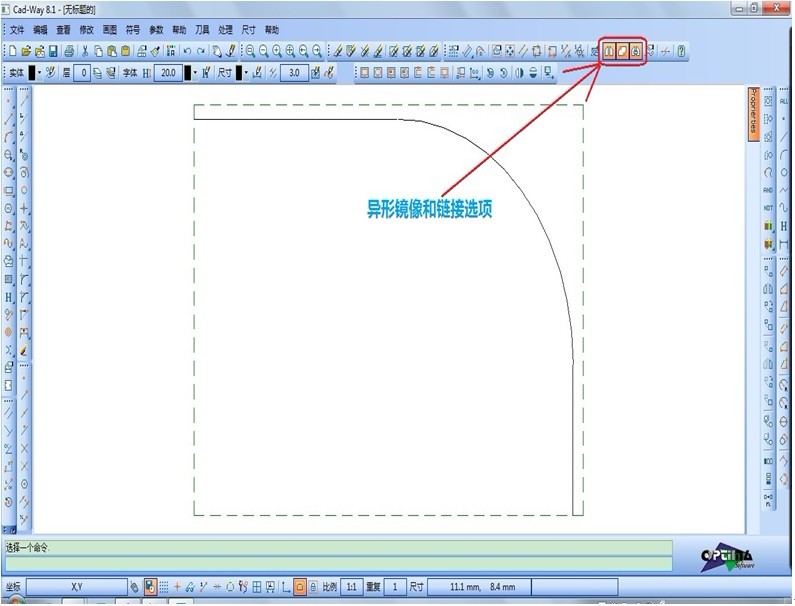

5) 异形镜像和链接手动允许/禁止
现在可以手动设置是否允许异形镜像和链接,如果在这里禁止异形镜像和链接, 则在Edit-Way中特定的异形将不能做镜像和链接。

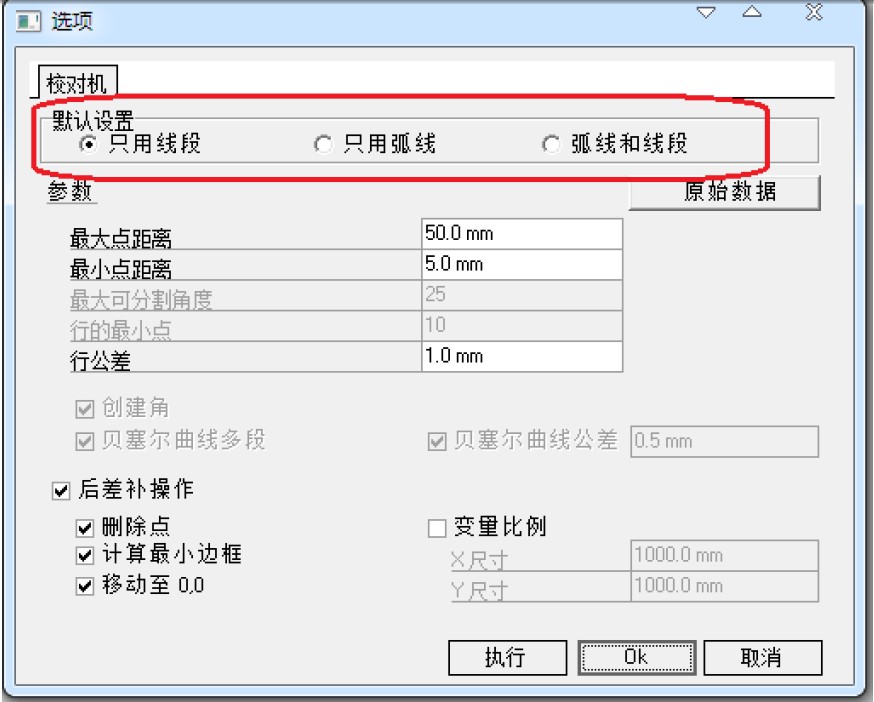

6) 异形扫描处理
在异形扫描参数设定中增加了强迫异形重建模式。也就是说现在可以只选择直线,或只选择弧线,或二者都选。 这样可以大大简化对参数的修改,程序会根据选择的项目自动将所有参数切换到新的数
值。

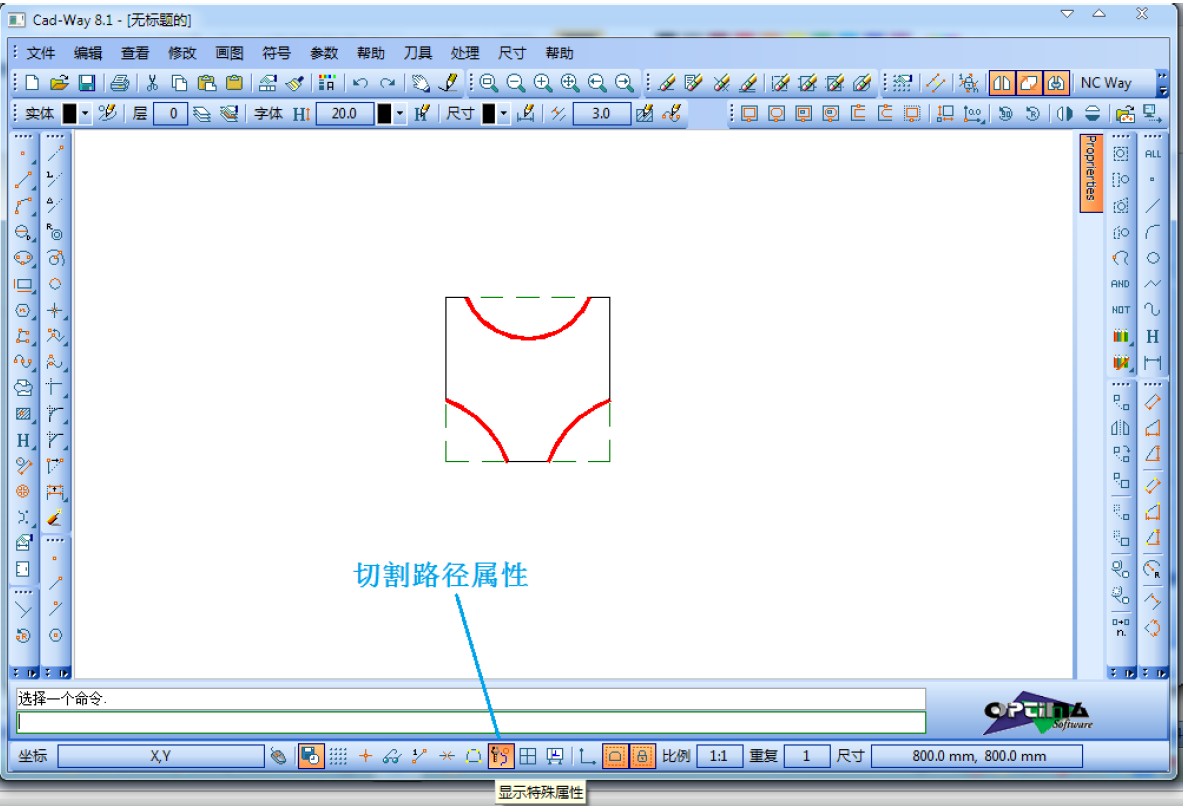

7) 特殊切割路径属性
如果“特殊属性”功能启用 (默认是CAD-Way从图形库Geo-Way中调用图形),切割图形中被执行切割的异形将会用红色高亮显示。

8) 改善了翻译
通过中国团队的辛勤工作,CAD-Way 现在所有的菜单和提示都被翻译成了中文,方便了中国客户的使用。
9) Dxf 和DWG 图形导入
Cad-Way 现在可以读取AutoCAD 2012版及以前的Dxf图形和AutoCAD 2012版及以前的DWG图形了。

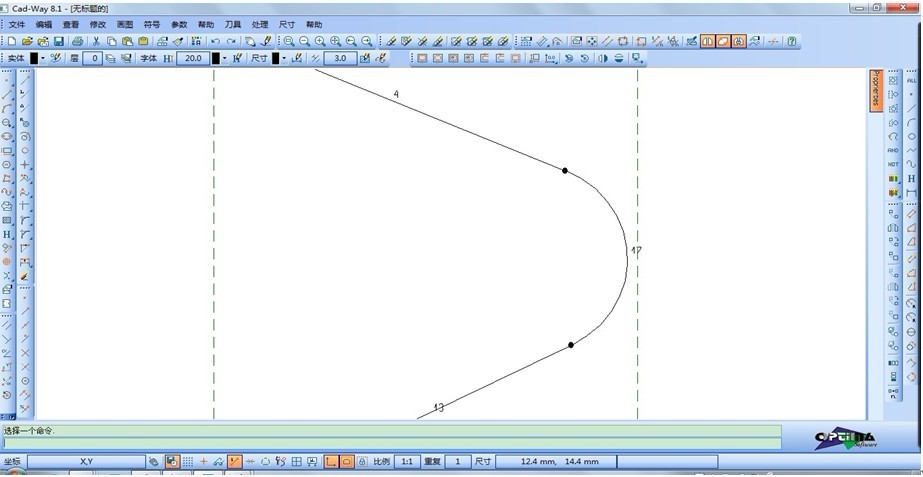

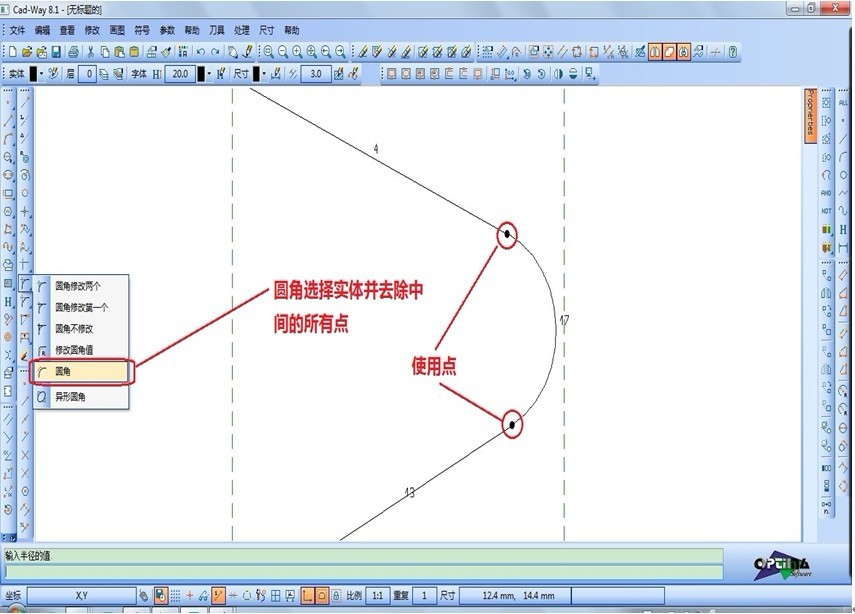

10) 使用Trim功能切角或圆角
新的圆角功能可以自动对所有选择的实体进行圆角。 这一功能对于在处理异形扫描图形,编辑圆角功能的时候特别有用。见下图所示:
